TDA2004R Circuito Integrado Amplificador de Audio Estéreo 10W
El TDA2004R es un amplificador de audio dual de 10 W por canal, ideal para radios automotrices, sistemas de sonido portátiles o proyectos de audio DIY. Proporciona sonido potente y claro, con excelente estabilidad térmica y protección contra sobrecarga y cortocircuitos.
Etiquetas :
- Circuito Integrado ,
- Audio ,
- Amplificador ,
- TDA ,
- ESTEREO
Descripción técnica

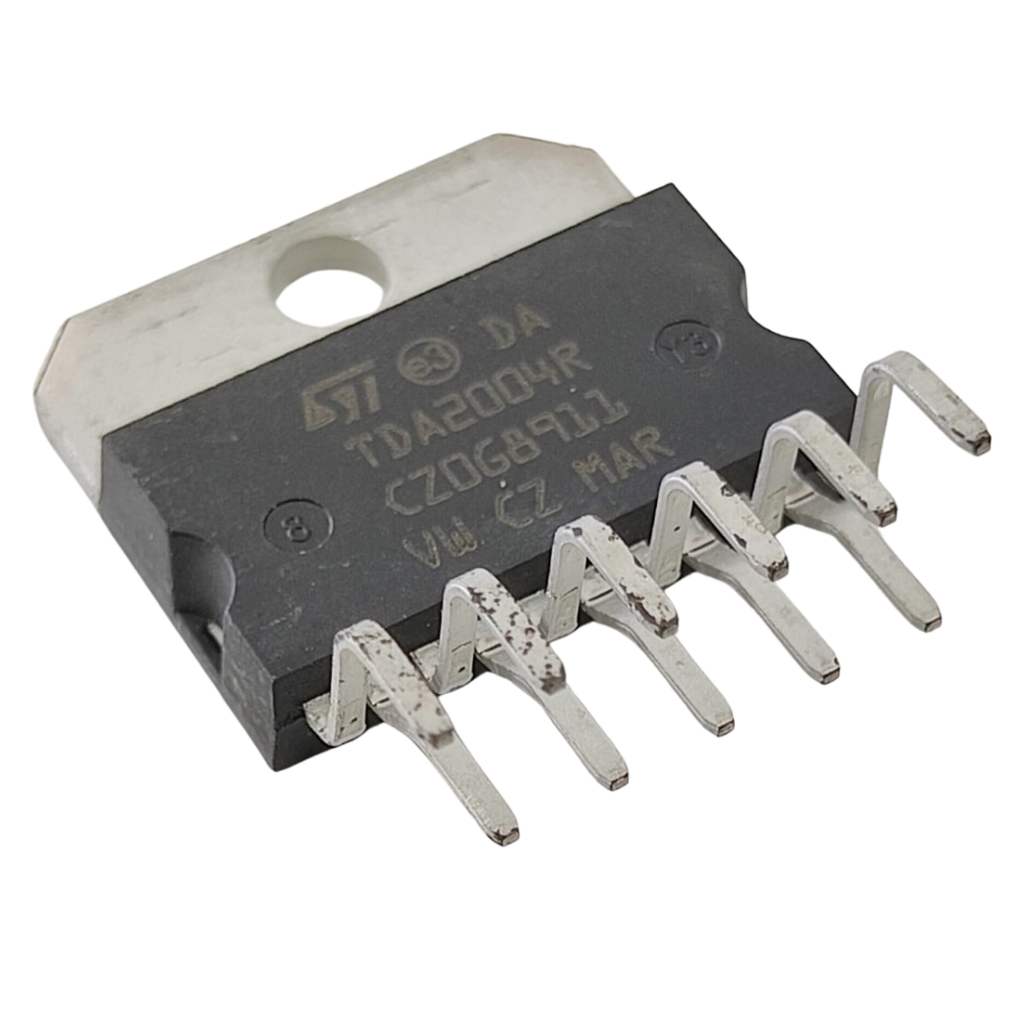

El TDA2004R contiene dos amplificadores de potencia clase B en un solo encapsulado tipo Multiwatt-11 o ZIP-11.
Puede operar en modo estéreo (2×10 W) o puente (1×20 W), utilizando fuentes simples de 12 V.
Incluye protección térmica interna y limitador de corriente, lo que lo hace ideal para sistemas automotrices o de baja tensión.
Gracias a su baja distorsión armónica, ofrece un sonido nítido y eficiente con un diseño compacto y económico.
Características principales
| Parámetro | Descripción |
|---|---|
| Modelo | TDA2004R |
| Tipo | Amplificador de audio dual |
| Configuración | Estéreo o puente |
| Potencia de salida | 2×10 W (4 Ω) / 1×20 W (puente) |
| Voltaje de alimentación | 8–18 V DC |
| Distorsión THD | < 1 % a 1 kHz |
| Relación señal/ruido | > 45 dB |
| Encapsulado | Multiwatt-11 |
| Protecciones | Térmica, sobrecarga y cortocircuito |
| Aplicaciones | Radios de auto, bocinas activas, amplificadores caseros |

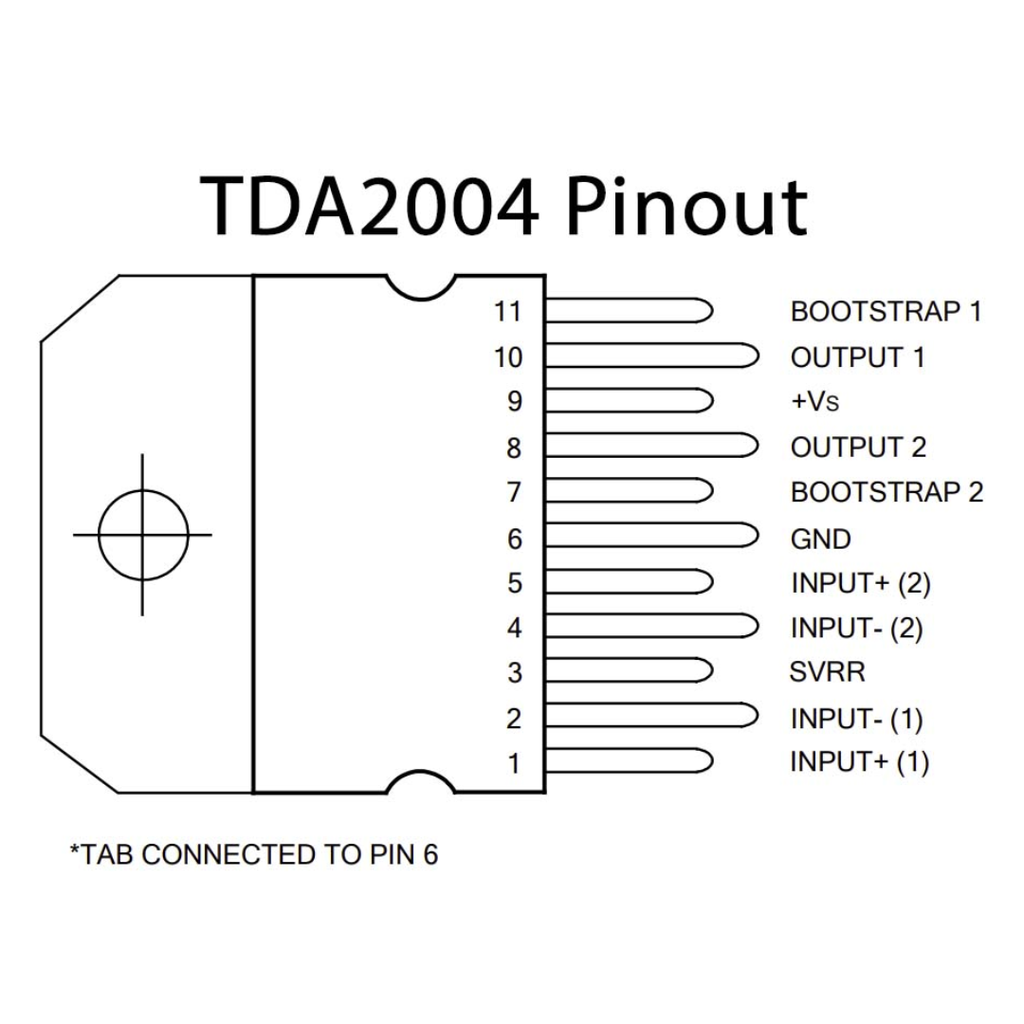

Distribución de pines (Multiwatt-11)
| Nº | Pin | Descripción |
|---|---|---|
| 1 | IN1 | Entrada de audio canal 1 |
| 2 | GND | Tierra |
| 3 | OUT1 | Salida canal 1 |
| 4 | +Vs | Alimentación positiva |
| 5 | OUT2 | Salida canal 2 |
| 6 | GND | Tierra |
| 7 | IN2 | Entrada de audio canal 2 |
| 8 | STBY | Control de encendido (Stand-by) |
| 9 | MUTE | Control de silencio |
| 10 | BOOT | Bootstrap |
| 11 | GND | Tierra / disipador |
