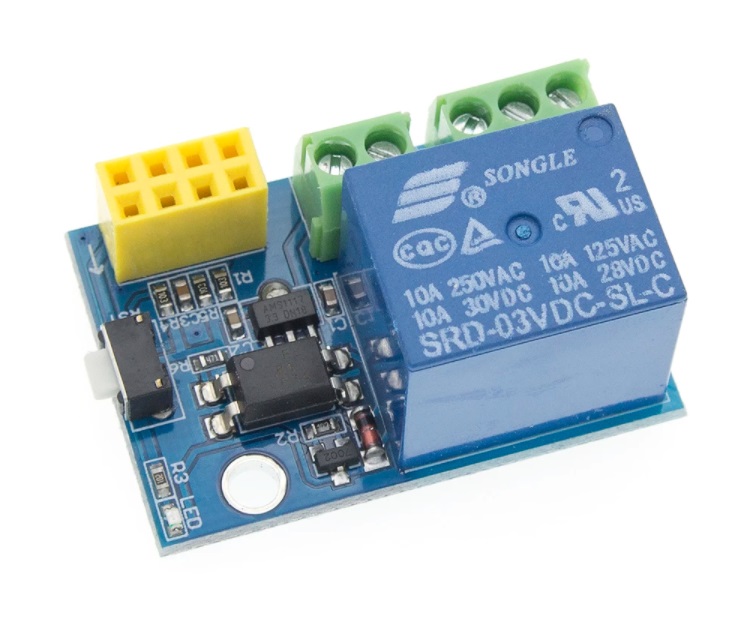

Este módulo sencillo y compacto esta especialmente diseñado para aplicaciones IoT (Internet de las Cosas), cuenta con un módulo WiFi ESP8266 y un relevador. Incluye todo lo necesario para conectarse mediante WiFi y controlar remotamente el relevador. Puede conectar hasta 5 clientes al mismo tiempo al enviar instrucciones de puerto serie desde el teléfono celular y la implementación dentro de la red de área local (LAN) para el control inalámbrico del relevador a una distancia de máximo 400 mts.
Características:
- Tamaño: 45 * 28mm
- IN +, IN-: 5 v de entrada de potencia
- TX, RX y GND: un puerto serie de depuración de pines
- Relevador: 5V, 10A / 250V AC 10A / 30V DC
- Tarifa de Baudios: 9600,8,1,0,0
- Distancia de transmisión: 400 mts
- Protección del efusion del diodo; tiempo de respuesta corto
Instrucciones de uso:
- A bordo ESP8266 11 El módulo WIFI tiene tres tipos de trabajo: STA (cliente), AP (punto de calor) y STfA + AP (cliente + caliente), de acuerdo con el trabajo del módulo para seleccionar el modelo WIFI correspondiente modo de trabajo.
- Antes de utilizar la necesidad de utilizar el software de depuración serie y el módulo USB a TTL para enviar las instrucciones del puerto serie en el módulo WIFI a la configuración de línea (después de la finalización de la configuración sin encender, porque el módulo WIFI después de algunos de los parámetros no se puede guardar)
- Utilice el teléfono móvil y el módulo WIFI para establecer una conexión de red, pueden usar el relevador a través del control de la aplicación del teléfono móvil.
Microcontrolador: ATMEGA2560
Voltaje de operación: 5 V
Voltaje de entrada (recomendado): 7-12 V
Voltaje de entrada (límites): 6-20 V
Pines de Entrada/Salida digitales: 54 (de los cuales 15 proporcionan salida PWM)
Pines de entrada analógica: 16
Corriente CC por pin de E/S: 40 mA
Corriente CC para pin de 3,3 V: 50 mA
Memoria Flash: 256 KB de los cuales 8 KB son utilizados por el gestor de arranque
Memoria RAM: 8 KB
EEPROM: 4 KB
Velocidad del reloj: 16 MHz
Chip host: USB MAX3421E
Longitud: 101,52 milímetros
Ancho: 53,3 milímetros
Peso: 36 gramos
