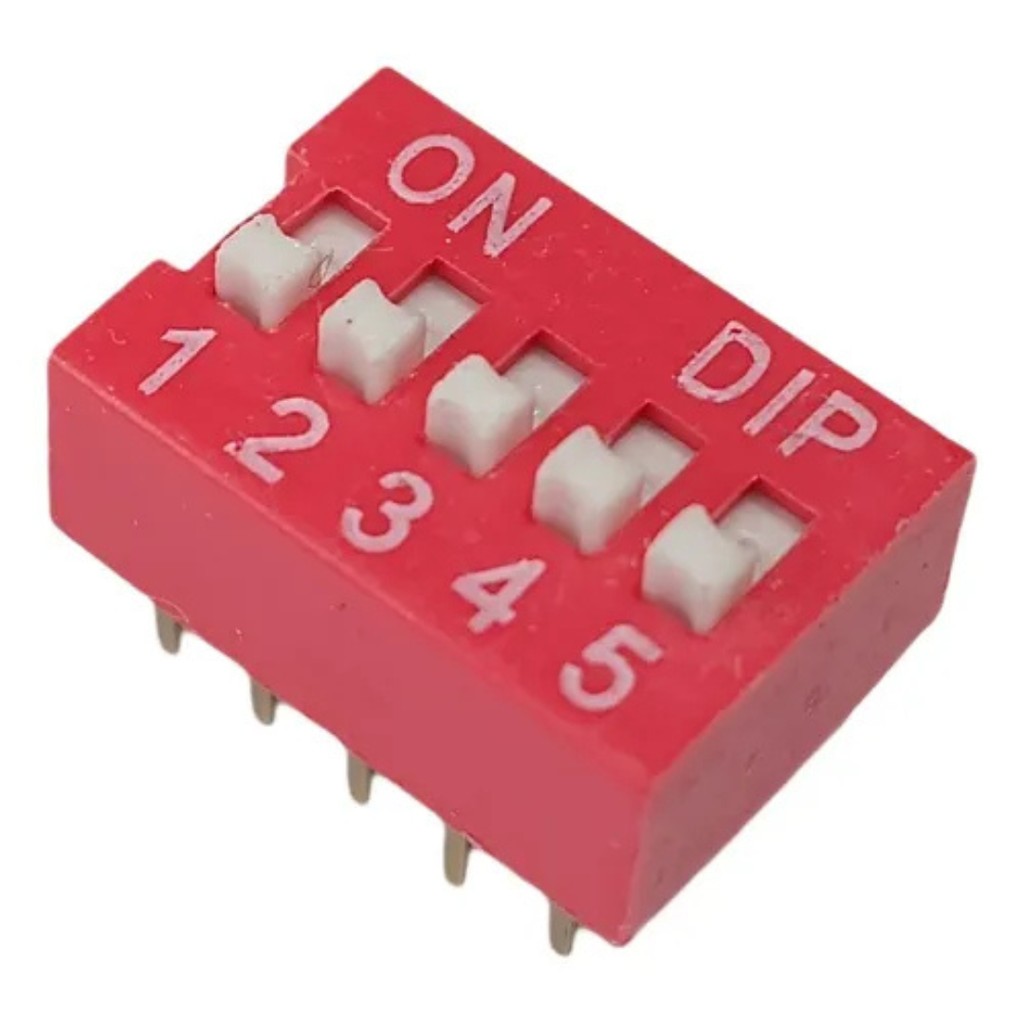

DIP Switch 05 Pines
Los DIP Switch son interruptores ideales para la configuración, selección o direccionamiento de circuitos electrónicos.
Etiquetas :
Descripción técnica
Los DIP Switch (Dual Inline Package Switch) están diseñados para integrarse directamente en circuitos impresos o durante la creación de circuitos en placas de prueba Protoboards.
Cada interruptor interno funciona como un contacto SPST (Single Pole Single Throw) con acción mantenida:
- En posición ON, la línea correspondiente se conecta a GND o VCC según el diseño.
- En posición OFF, la línea queda abierta o en alta impedancia.
Están fabricados en plástico ABS rojo resistente al calor, con terminales niquelados para una excelente conductividad y larga vida útil (más de 2,000 ciclos de conmutación por contacto).
Su diseño de perfil bajo y pines estándar de 2.54 mm facilita su uso en protoboards, módulos Arduino, routers, configuraciones de direcciones I2C, UART o DIP.
Características generales
| Característica | Descripción |
|---|---|
| Serie / Modelos | DS-01R, DS-02R, DS-03R, DS-04R, DS-05R, DS-06R, DS-08R, DS-10R, DS-12R |
| Color del cuerpo | Rojo |
| Tipo de montaje | DIP (Dual Inline Package) |
| Tipo de contacto | SPST (Single Pole Single Throw) mantenido |
| Paso entre pines | 2.54 mm |
| Posiciones disponibles | 1, 2, 3, 4, 5, 6, 8, 10, 12 pines |
| Material del cuerpo | Plástico ABS resistente al calor |
| Material de terminales | Aleación niquelada / dorada |
| Tensión máxima de trabajo | 24 VDC |
| Dimensiones estándar | 9.6 mm alto × 7.6 mm ancho × longitud variable según pines |
Aplicaciones típicas
- Configuración de direcciones en módulos I2C, UART, RS-485, CAN
- Selección de modo de operación o frecuencia
- Activación de funciones de firmware en microcontroladores
- Selección de canales en transmisores o controladores
- Equipos industriales, routers, sistemas embebidos y dispositivos electrónicos configurables
Ventajas
- Compactos y de fácil instalación en PCB o protoboard
- Alta fiabilidad eléctrica y mecánica
- Permiten configuración rápida sin necesidad de software
- Compatibles con sistemas TTL y CMOS
- Ideal para configuración manual y selección de funciones
