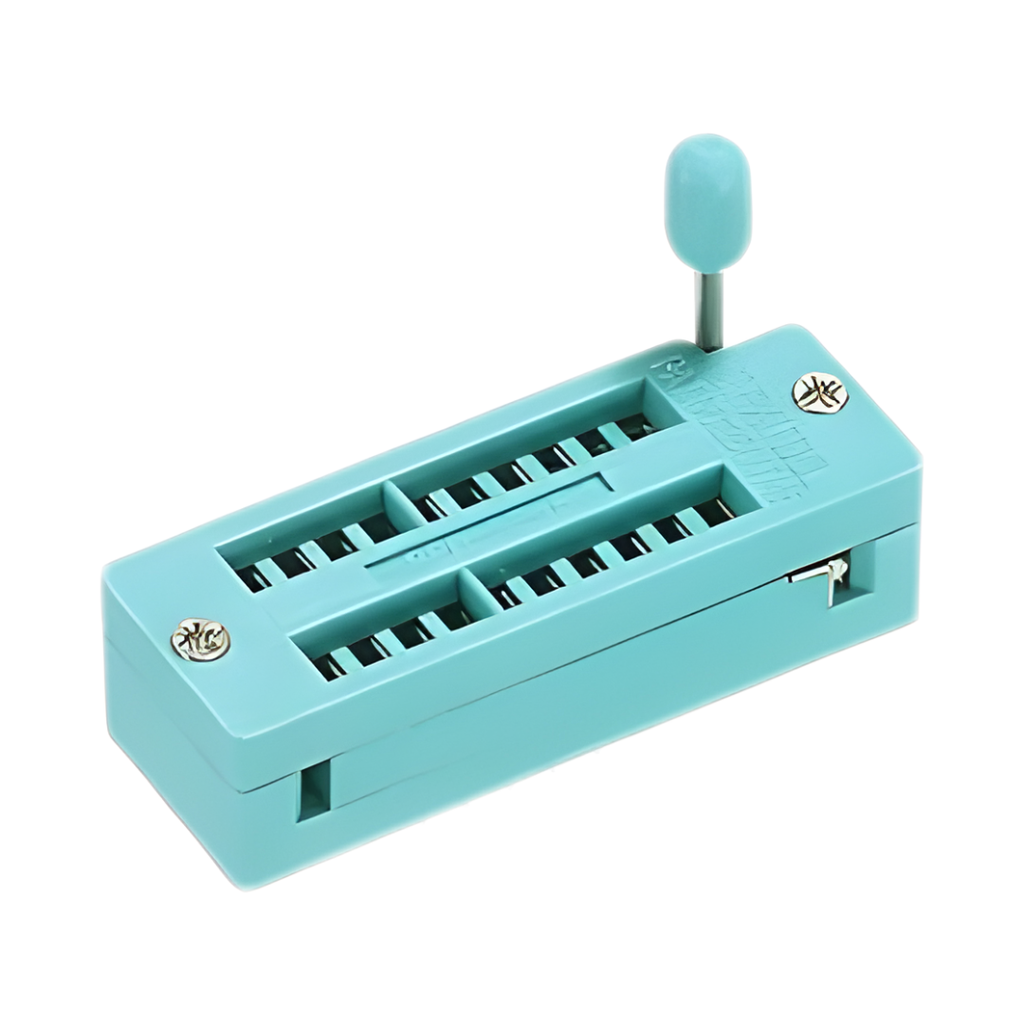

Base para Integrado 20 Pines Tipo ZIF
La Base para Integrado Tipo ZIF permite insertar y extraer circuitos integrados sin ejercer presión sobre sus terminales, evitando daños o deformaciones. Su sistema de palanca de liberación rápida abre los contactos internos para colocar el integrado con facilidad sin riesgo de dañar los pines.
Etiquetas :
Descripción técnica:
El término ZIF significa Zero Insertion Force (Fuerza de Inserción Cero).
A diferencia de las bases DIP convencionales, las ZIF utilizan contactos móviles de precisión accionados por una palanca mecánica.
Al levantar la palanca, los contactos se abren permitiendo insertar el chip sin esfuerzo; al bajarla, los contactos se cierran firmemente sobre los pines, ofreciendo una conexión firme, segura y duradera, garantizando una excelente conductividad.
Estas bases están diseñadas con paso estándar de 2.54 mm, lo que las hace compatibles con cualquier integrado DIP, incluyendo familias TTL, CMOS, memorias EPROM, microcontroladores y drivers.
El cuerpo es de plástico resistente al calor (nylon o ABS industrial) con contactos de bronce fosforado niquelados que aseguran baja resistencia eléctrica y gran durabilidad.
Características técnicas principales
| Especificación | Descripción |
|---|---|
| Tipo de base | ZIF (Zero Insertion Force) |
| Tipo de encapsulado compatible | DIP (Dual Inline Package) |
| Distancia entre pines (Pitch) | 2.54 mm |
| Material del cuerpo | Plástico ABS / Nylon industrial resistente a calor |
| Mecanismo de cierre | Palanca lateral de liberación rápida |
| Montaje | THT (Through Hole – orificios pasantes en PCB) |
| Durabilidad mecánica | Más de 5,000 ciclos de inserción/extracción |
Aplicaciones típicas
- Programadores de microcontroladores y memorias EPROM/EEPROM
- Bancos de prueba o prototipado rápido
- Equipos de laboratorio y educación electrónica
- Módulos de desarrollo o verificación de circuitos integrados
- Reemplazo frecuente de ICs sin dañar sus terminales
Ventajas principales
- Inserción sin esfuerzo ni riesgo de dañar los pines del IC
- Compatible con todo circuito DIP
- Alta durabilidad y baja resistencia de contacto
- Ideal para desarrolladores, técnicos y laboratorios
- Permite cambios rápidos y seguros durante pruebas o mantenimiento
