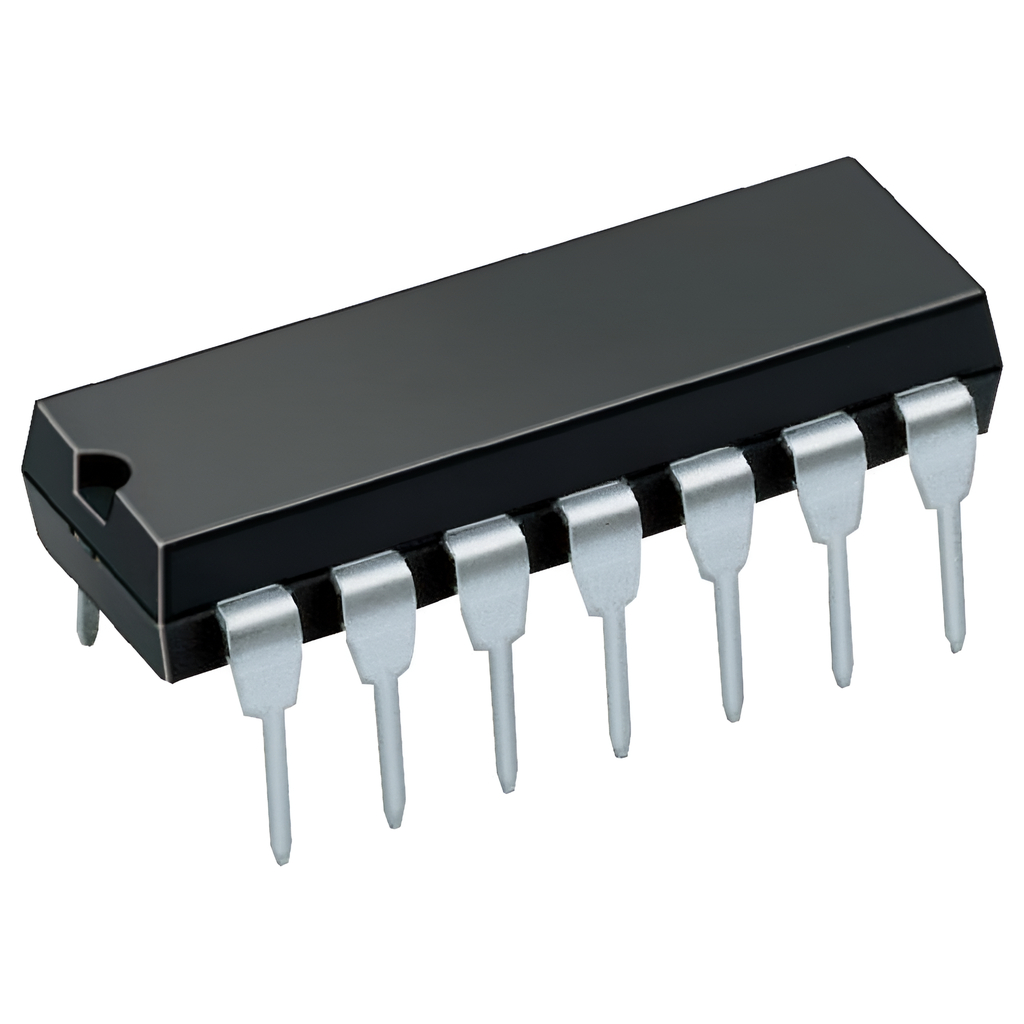

74LS183 Compuerta DUAL Sumador Binario Completo de 2 Bits
El 74LS183 es un circuito integrado que combina dos sumadores binarios completos en un solo chip. Ideal para operaciones aritméticas rápidas, circuitos de prueba y enseñanza de lógica digital, ya que permite sumar dos bits binarios con acarreo.
Etiquetas :
Descripción técnica
El 74LS183 es un dual full adder, es decir, incluye dos bloques de sumadores binarios completos.
Cada bloque acepta dos entradas binarias (A y B) y un acarreo de entrada (CIN), generando como resultado una salida de suma (Σ) y un acarreo de salida (COUT).
Los acarreos pueden conectarse entre sí (COUT₁ → CIN₂), permitiendo sumar dos bits consecutivos o encadenar varios integrados para operaciones más grandes; es decir, puede utilizarse como un Sumador de 4 Bits.
Su tecnología TTL LS proporciona alta velocidad de conmutación (10 ns típicos), bajo consumo y excelente compatibilidad con otros circuitos digitales TTL.
Es muy usado en enseñanza de lógica digital, diseño de ALUs, procesamiento aritmético binario y simulaciones educativas.
🔧 Características técnicas principales
| Parámetro | Descripción |
|---|---|
| Modelo | 74LS183 |
| Tipo de circuito | Doble sumador binario completo (Dual Full Adder) |
| Bits manejados | 1 bit por sumador (2 bits totales con acarreo) |
| Familia lógica | TTL LS (Low Power Schottky) |
| Tensión de operación | 4.75 V – 5.25 V |
| Encapsulado | DIP-14 |
| Corriente de salida | ±8 mA |
| Tiempo de propagación típico | 10 ns |
| Temperatura de operación | 0 °C a +70 °C |
| Aplicaciones típicas | Aritmética binaria, ALU, lógica combinacional, educación electrónica |
| Compatibilidad | Compatible con familias 74LS TTL estándar |
Distribución de pines (DIP-14)
| Nº | Nombre | Descripción |
|---|---|---|
| 1 | A1 | Entrada A del primer sumador |
| 2 | B1 | Entrada B del primer sumador |
| 3 | CIN1 | Acarreo de entrada del primer sumador |
| 4 | SUM1 | Salida de suma 1 |
| 5 | COUT1 | Acarreo de salida 1 |
| 6 | A2 | Entrada A del segundo sumador |
| 7 | B2 | Entrada B del segundo sumador |
| 8 | CIN2 | Acarreo de entrada del segundo sumador |
| 9 | SUM2 | Salida de suma 2 |
| 10 | COUT2 | Acarreo de salida 2 |
| 11 | NC | Sin conexión |
| 12 | GND | Tierra |
| 13 | NC | Sin conexión |
| 14 | Vcc | Alimentación +5 V |
